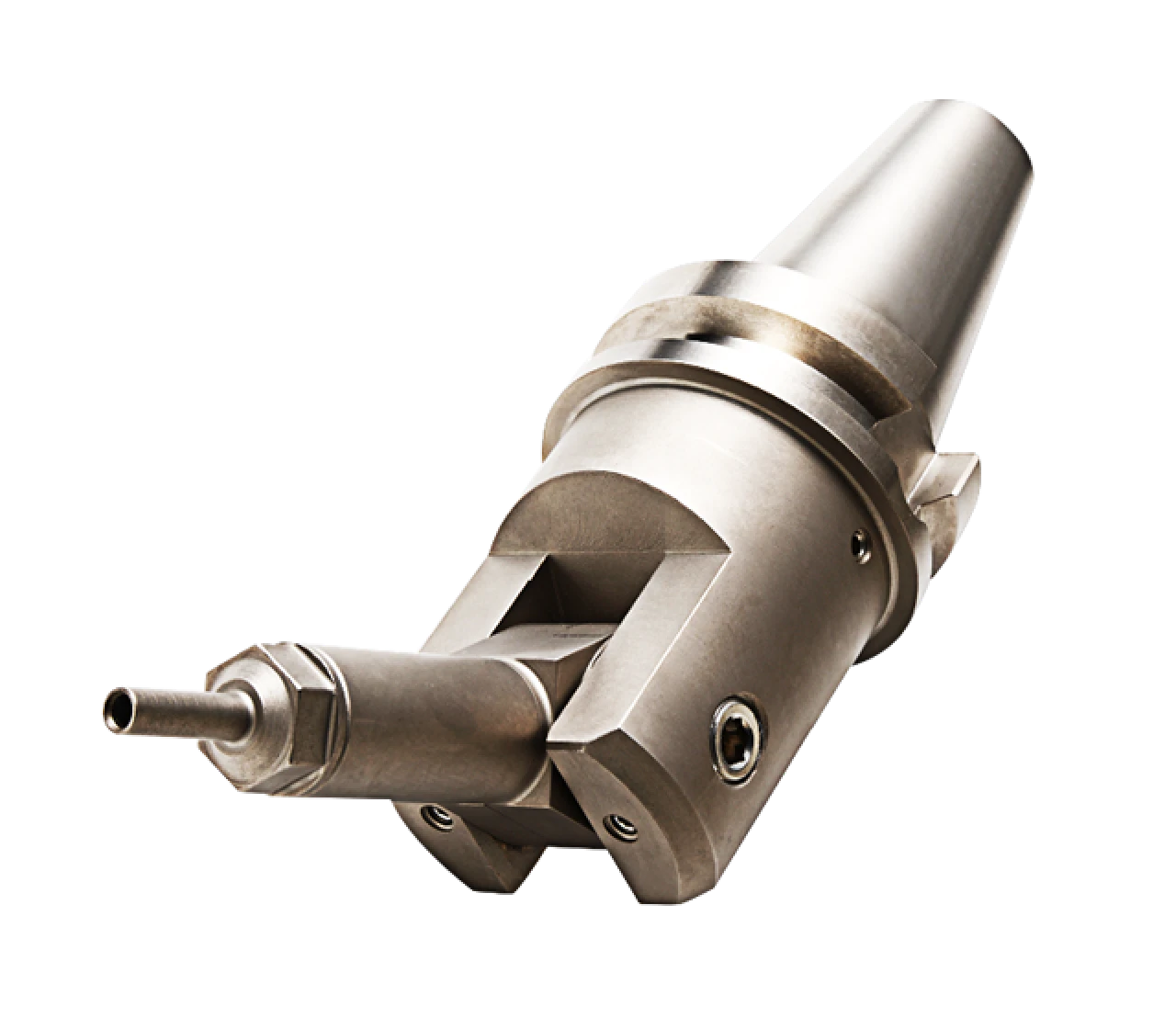

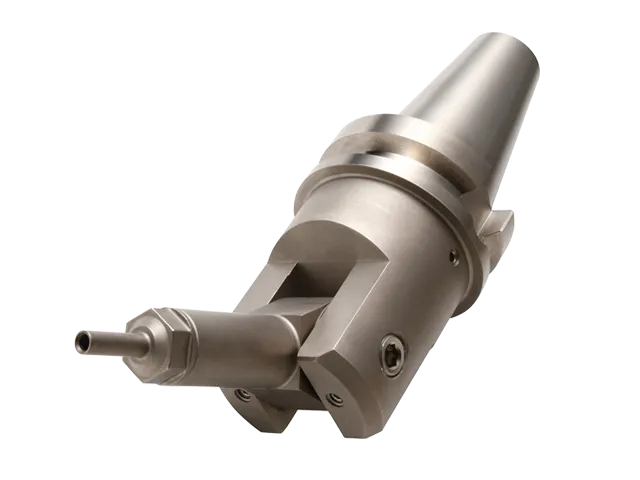

洗浄クイル
マシニングセンタ内の切り屑を掃除するツール
※カタログには価格を掲載しておりません。 別途こちらのページの定価表をご確認お願いいたします。
“切り屑除去” 工作機械の歴史における永遠のテーマを改善させます！
こんなことで困っていませんか？
- 切り屑が治具内の一部や隙間に集中して堆積している。
- 現在のマシニングセンタでは、切り屑を流すのにクーラントが足りない。
- 横型マシニングセンタで、水平設置治具の基準パッドと位置決め用ピンの間に切り屑が堆積する。

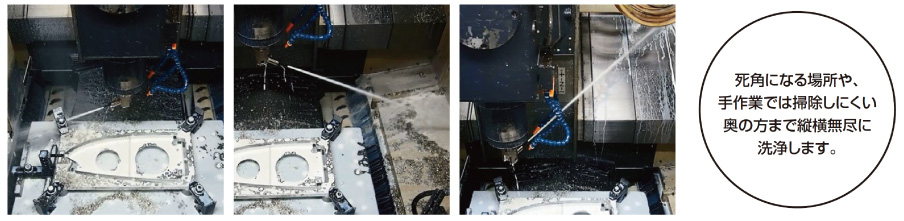

- 治具の陰に隠れてうまく洗浄できない。マシニングセンタのカバー内側に切り屑が付着する。
- 手作業で清掃するのが面倒。

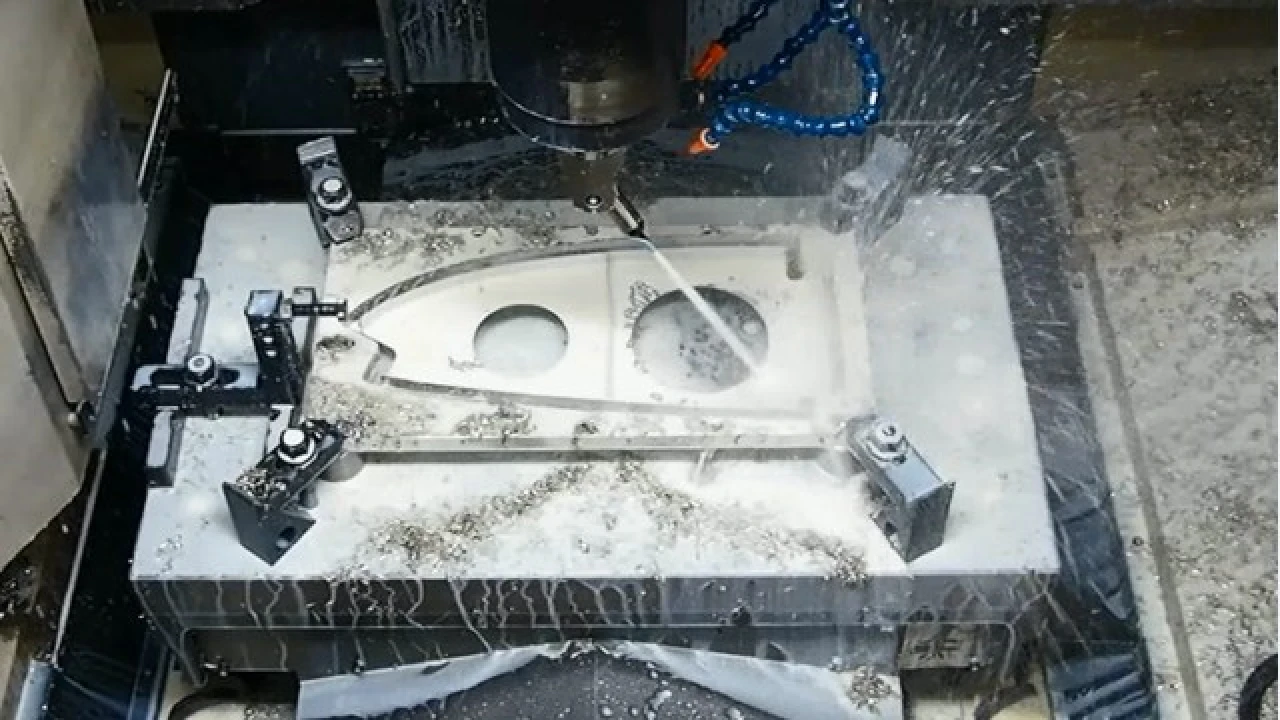

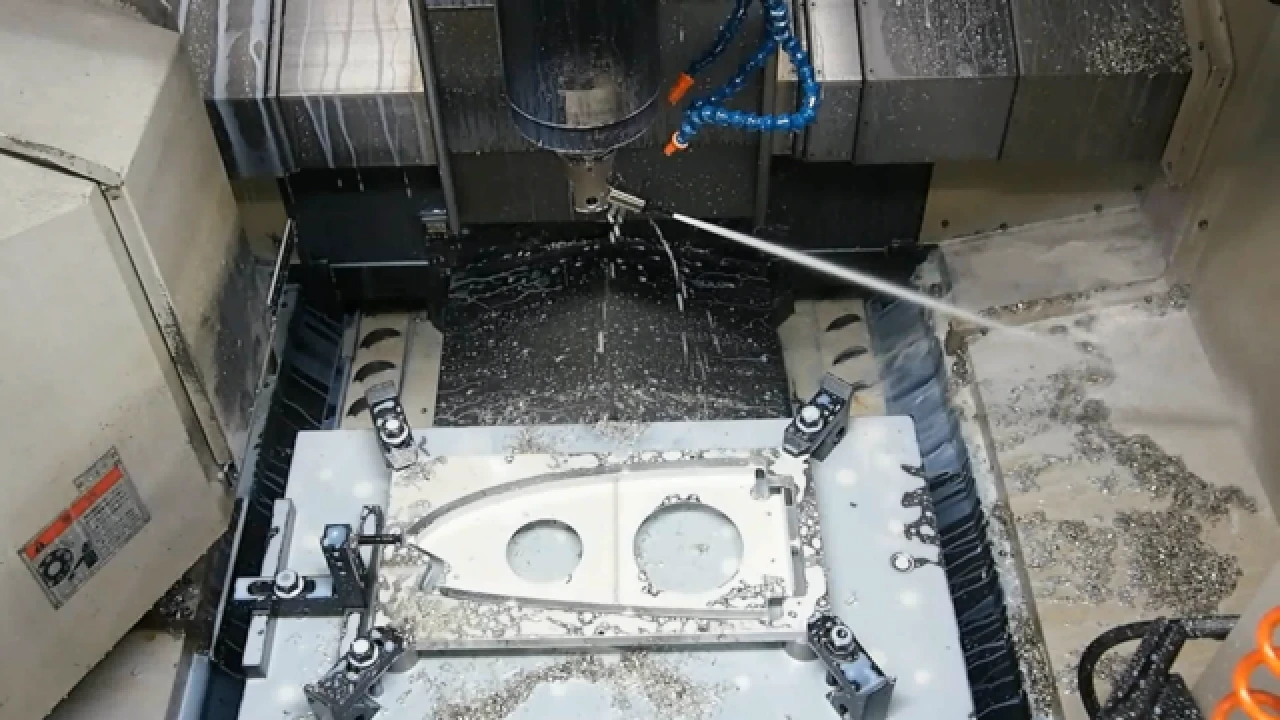

特長①マシニングセンタの主軸スピンドルに装着してマシン内の洗浄や工作物の洗浄が行えます。

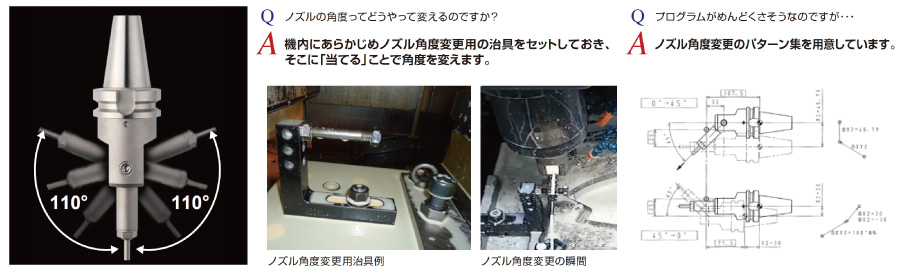

特長②ノズルの角度は、±110°の範囲の任意の位置へ自動で変更、固定できます(要プログラム)。
オリエンテーション機能が無いマシニングセンタでもご使用いただけます(要プログラム)。
ATCの原位置を基準として、回転時間によって止まる角度をあらかじめテストして確認しておきます。
（機械によって特性が異なるので、回転時間はそれぞれ違います）
使用時は、必要な角度に合わせて、テストで確認した時間分だけ回転させることで、使用したい角度で止めることができます。
（洗浄のための概算の角度です。また、横形の場合は重心のバランスが取れないためこの方法は使えません）
推奨使用圧力：1.5～2.5MPa（最大3.5MPa）
※センタースルークーラントを利用するため、センタースルー仕様ではないマシニングセンタでは使用できません。
商品説明動画

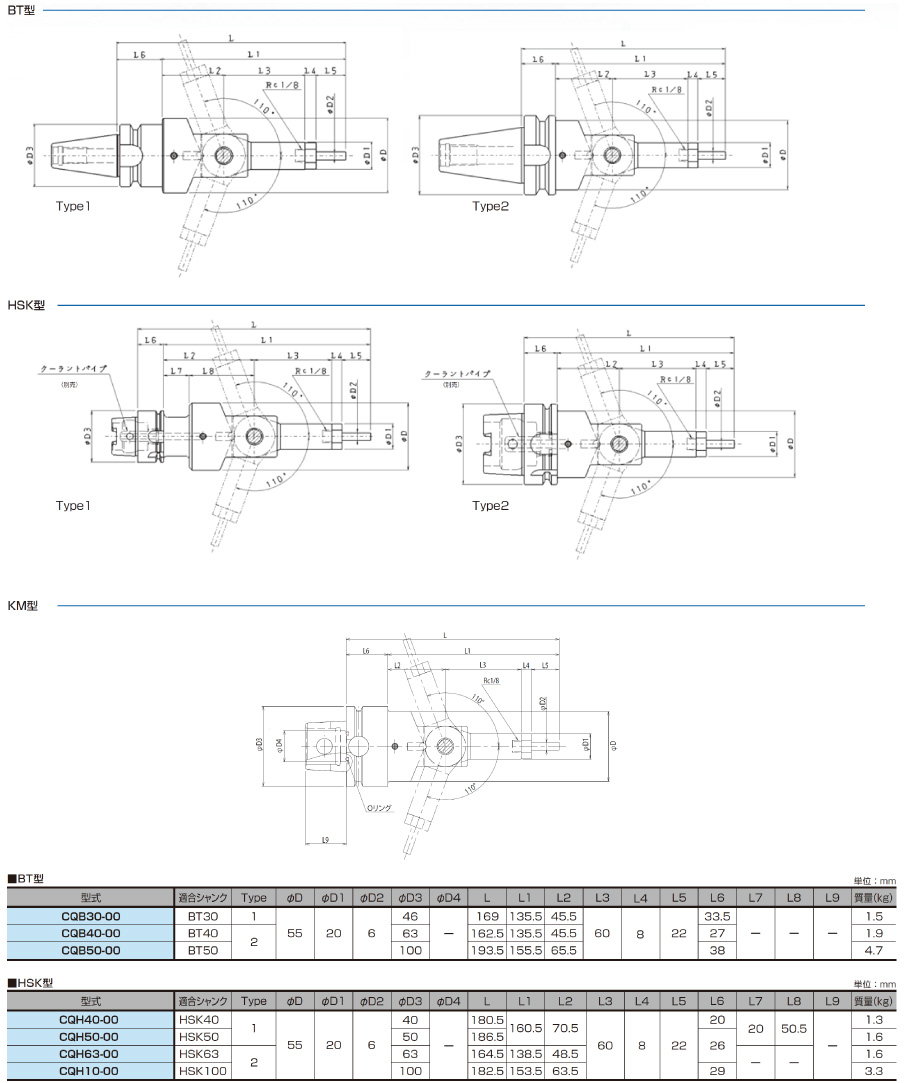

仕様
参考資料
工作機械のトラブルの原因の半分近くは切り屑が原因と言われています。本製品の開発に至ったのも、そのトラブルをどうにかできないかという現場の声からです。見えない場所にもなぜか切り屑が入り込み、カバーを外してみたら大量の切り屑がたまっていた···というのは良くある話です。

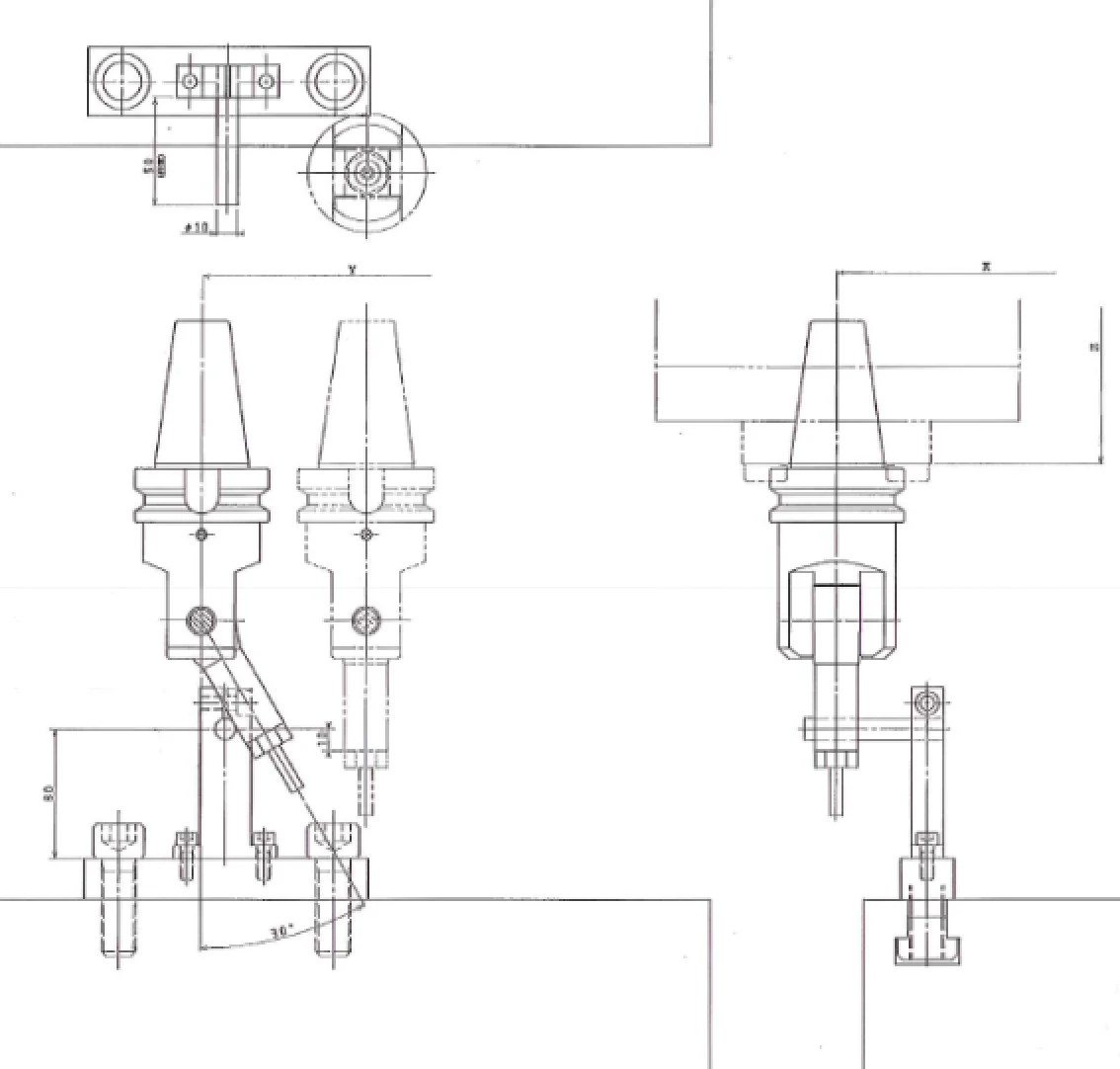

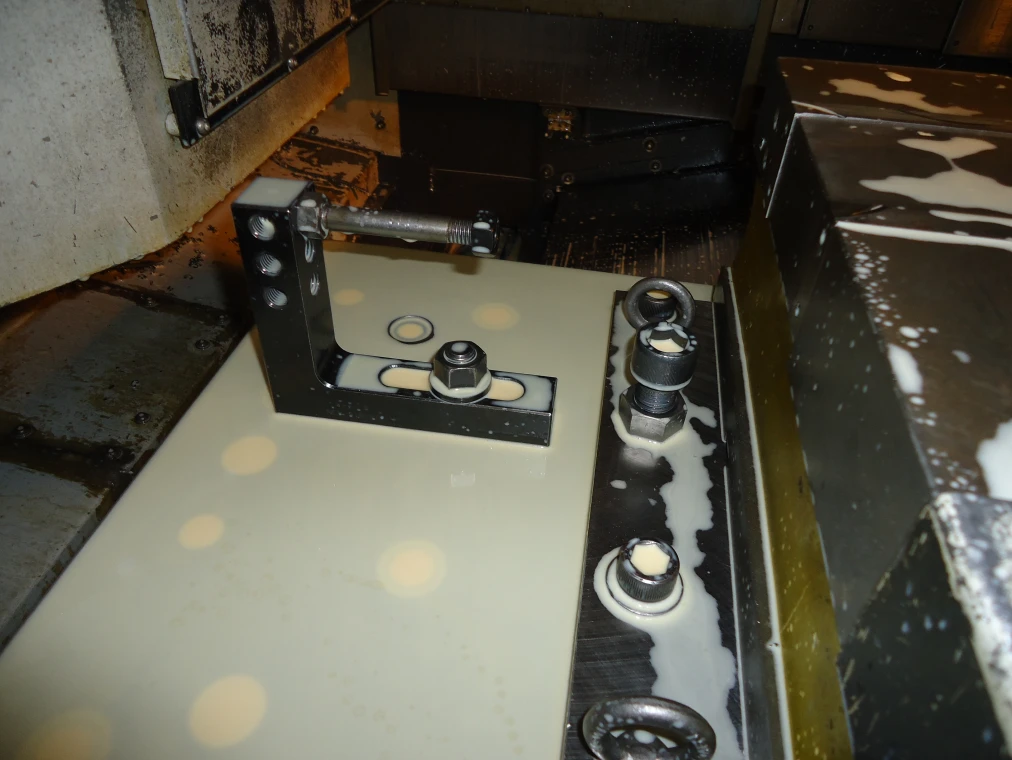

機内にあらかじめ「固定バー」をセットしておき、そこに「当てる」ことで角度を変えます。
主軸の可動範囲で当てるため主軸だけでXYZの動作ができるマシニングセンタを推奨します。
詳細はこちら
洗浄クイル自身に角度変更の機能を持たせると、その分構造が複雑になります。そうすると故障が起こるリスクも高まり、ユーザー様も販売する側も後々大変です。それに比べ、本製品の構造はとてもシンプルで、故障が起こりにくいと言えます。また、シンプルな分価格を安く設定することを可能にしました。普通のツーリングの価格とそれほど差は無く、購入していただきやすい設定になっています。
はい、±110°の範囲（実際の可動限界値は±120°まで）であればどの角度でも固定できます。支点部分に内蔵している特殊バネの面圧により無段階で固定できるようになっています。
1,000rpmまでテストをしていますが問題ありませんでした。ただし、本来の製品の目的を考えるとそれほど高速回転させる必要性はありません。低速回転で使用することをお奨めします。
ヒンジ中心より45mmの箇所を1点荷重で約8kgfをかけると動き始めます。数値にするとわかりにくいかもしれませんが、人の手で曲げられる程度です。
専用のものは販売しませんが、R1/8の市販されているノズルと交換可能です。
使用可能です。回転の位置決め方法はATC原位置より必要な角度を時間設定し、必要な角度を作業者が回転時間にて割り出します。
詳細はこちら
大丈夫です。ただし液体と気体の違いによる能力の差はあるのでご注意ください。また、先端ノズルはクーラント用になっており、径がΦ4と大きいため、エア用のノズルに付け替えて使用することをお奨めします。そのまま使用すると、エアブローの圧力が下がりブロー効果が半減します。
7MPaでテストしていますが、製品的には問題なく使用できています（多少クーラントが漏れる恐れがありますが、使用上影響はありません）。ただし、あまりに高圧だと扉などを突き破って事故になる可能性があるため、安全上の理由で上限を3.5MPaとしています。ちなみに、Youtubeの動画のクーラント圧は1.5MPaです。
また、現行のマシニングセンタに合わせて推奨圧力を1.5MPa～2.5MPaとしていますが、もっと低い圧力の場合でもある程度威力があります（0.5MPaでテスト済み）。
BT30/40/50、HSK40/50/63/100 すべてのデモ機を用意しています。販売店へご依頼いただければご用意致します。
